Descripción general
1.1 Alcance de aplicación y características principales

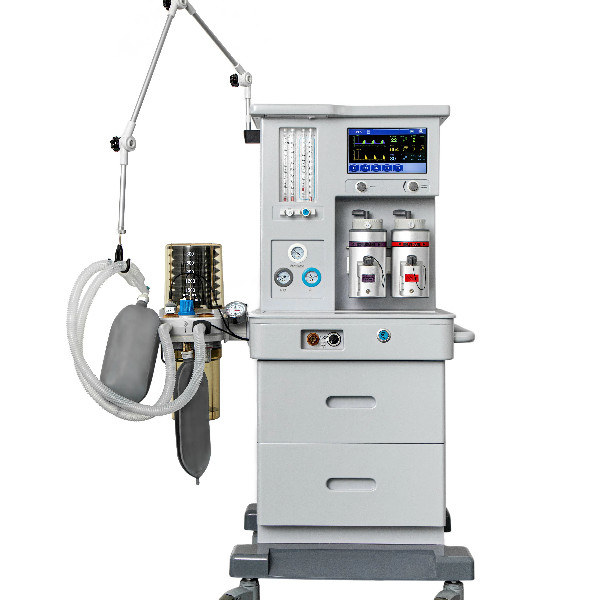

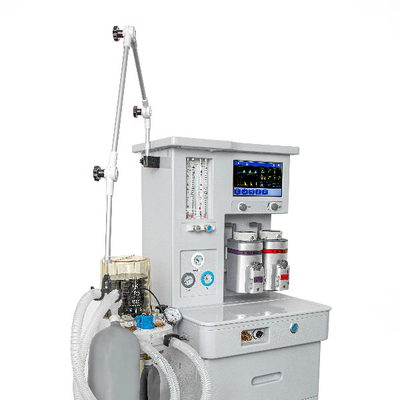

La nueva máquina de anestesia Bright A6 es el equipo de anestesia necesario en la sala quirúrgica, cuya función principal es proporcionar O2Este producto es adecuado para la anestesia de inspiración de los pacientes y la gestión respiratoria en una cirugía.Este producto es adecuado para niños mayores de 4 años y adultos.- no hay contraindicaciones absolutas, pero las contraindicaciones relativas son las que quedan: los pacientes con neumotórax y enfisema mediastinal y los que no reciben una cirugía de drenaje torácico,y los que sufren una hemorragia pulmonar severa,, bullas de pulmón, shock hipovolémico, infarto agudo del miocardio.
La nueva máquina de anestesia Bright A6 está equipada con un evaporador de anestesia especificado con precisión, un dispositivo de seguridad que puede evitar la anoxicidad, y también un sistema de alarma necesario.Control de movimiento neumático y electrónico ventilador de anestesia controlado por microordenador puede controlar la respiración de los pacientes. Todas las partes de conexión emplean interfaces estándar. Un absorbente de soda de cal eficiente y grande puede reducir la inspiración repetida al máximo en general.
1.2 Medio ambiente de trabajo
La máquina de anestesia New Bright A6 pertenece a la fuente de alimentación interna de clase I. Parte de aplicación de tipo B de equipos médicos generales definidos en GB 9706.1-2020 "Equipo eléctrico médico - Parte 1:Requisitos generales para la seguridad básica y el rendimiento básico"
:este es el símbolo que representa el dispositivo de aplicación de tipo B.
La máquina es un equipo normal que es IPX0, pero puede funcionar continuamente.
La máquina no es un equipo a prueba de explosiones, por lo que por favor NO opere la máquina en las circunstancias con gases explosivos o inflamables.
Entorno de uso normal y condiciones de ensayo de trabajo:
La temperatura del medio ambiente es de 10 a 40 °C.
La humedad relativa es ≤ 80%.
La presión atmosférica: 96 kPa 104 kPa.
El suministro de gas:2: rango de presión de entrada: 280 kPa 600 kPa, presión nominal 400 kPa;
No2O:Rango de presión de entrada: 280 kPa ≈ 600 kPa,presión nominal 400 kPa;
Fuente de alimentación: AC 220 V,50 Hz Fuente de alimentación AC de fase única con buena conexión a tierra de protección.
Entrada de potencia: 100 VA
¢ Especificación de los fusibles: sección de potencia de red: RF1-20 F2AL250V;
Batería de emergencia: 5RF/F5AL250V.
¢ Especificación de la batería de emergencia:DC14.8V-2.2AH
1.3 Requisitos de compatibilidad electromagnética
Este ventilador para anestesia no debe utilizarse en entornos con radiación fuerte e interferencias electromagnéticas fuertes, por ejemplo, resonancia magnética.el rendimiento del dispositivo se verá afectado negativamente en diversos grados..
2 Características estructurales y principio de funcionamiento
La máquina de anestesia está compuesta por rack, medidores de flujo, evaporador de anestesia, circuito de respiración de anestesia y ventilador AV-2000A.
2.1 Unidad principal
La máquina de anestesia utiliza O comprimido2, N2Para garantizar el uso seguro de la máquina, la máquina también está equipada con un gas de respaldo O2La presión de todos los gases debe ser de 280 kPa~600 kPa.Hay filtros en la entrada de la fuente de gas con el fin de evitar que un tamaño superior a 100 μm entre en el sistema de trabajo de la máquina..
Las juntas de tuberías de entrada de la fuente de gas de la máquina de anestesia están dedicadas al mismo tipo de gas y no son intercambiables, lo que puede evitar la conexión incorrecta de gas.Las distintas boquillas de la fuente de gas y las tuberías de la fuente de gas están marcadas con los logotipos correspondientes.La tubería de oxígeno está marcada con2El tubo de óxido nitroso está marcado con el símbolo N.2O, y la tubería de aire está marcada con Air.
Después de comprimir O2entra en la máquina, O2y N2El primer gas se conecta al dispositivo de control de presión para controlar la presión de suministro de gas de entrada.El segundo llevará a la salida de gas fresco después de estar conectado a la válvula de suministro de oxígeno rápido; el tercero entra en el medidor de caudal después de haber sido descomprimido de nuevo; el cuarto estará conectado al ventilador de anestesia y se convertirá en el gas motriz del ventilador;el quinto está conectado a la válvula de seguridad (presión de escape superior a 600 kPa) para evitar el peligro causado por una presión de salida excesiva cuando los clientes utilizan sistemas de tuberías de gas médico para ventilación.
Después de que el óxido nitroso comprimido entre en la máquina de anestesia, se descomprimirá nuevamente y luego entrará en el caudalímetro,la otra vía está conectada a la válvula de seguridad (con una presión de escape superior a 600 kPa) para evitar que el cliente utilice el sistema de tuberías de gas médico para la ventilación, que puede causar peligro debido a la presión excesiva de salida.

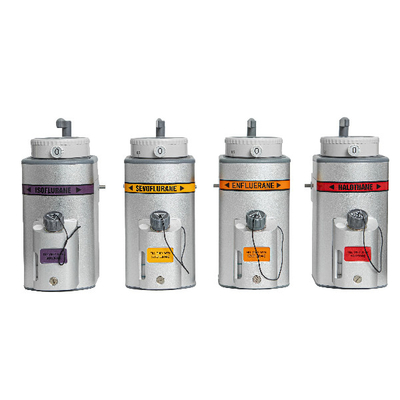

El medidor de flujo ajusta todos los gases y transporta el gas mezclado al evaporador de anestesia, y luego los gases mezclados,junto con el anestésico será enviado al circuito respiratorio de anestesia por salida de gas frescoLa otra ruta es transportada a ACGO, mientras que sólo una ruta está ventilada.
Cuando se utilice el cilindro, deberá utilizarse un regulador de presión y la presión de salida deberá ser de 400 KPa.El regulador de presión puede garantizar la estabilidad de la presión de salida cuando la presión de entrada es de 1000kpa y la presión del puerto de salida no es superior a 8kpa.Hay una válvula de seguridad en el extremo de salida del regulador, si hay un mal funcionamiento o si la presión de salida es demasiado alta debido a una razón hecha por el hombre,la válvula de seguridad descargará el gas automáticamente para que la presión de salida alcance el valor nominalLa presión de escape de la válvula de seguridad no será inferior al doble de la presión nominal de entrada.
2.2 Circuito respiratorio de anestesia
El circuito respiratorio de anestesia es una especie de dispositivo de vía de gas conectado a los pacientes.el paciente puede completar la respiración regular como inhalar oxígeno y exhalar CO2En el modo automático, la respiración del paciente es controlada por la máquina; mientras que en el modo manual, la respiración del paciente es controlada por la máquina.La respiración del paciente es controlada por el médico a través de la forma de presionar la bolsa de cuero que se conecta al circuito.
2.3 Ventilador para anestesia
El ventilador de anestesia utiliza AV-2000A conducción de gas y ventilador de control eléctrico
La presión de trabajo del ventilador de anestesia de conducción es de 300 kPa, caudal ≤ 200 L/min.
El oxígeno que impulsa el ventilador de anestesia formará un cierto volumen de gas a través de la válvula reguladora de flujo, que pasa por el circuito de ventilación para impulsar el movimiento de la bolsa plegable,así haciendo ventilación mecánica a los pacientesEl caudal máximo de inspiración del ventilador de anestesia ≤ 60 L/min, presión máxima ≤ 6 kPa.
El ventilador de anestesia adopta una válvula electromagnética de alta velocidad, un sensor de flujo de alta sensibilidad, un sensor de presión y un sistema de control de un solo chip y puede funcionar de manera estable 10 segundos después de encenderlo.El ventilador podría ventilar al paciente mecánicamente de acuerdo con la frecuencia establecida, la proporción I/E y el volumen de marea cuando el anestésico hace efecto y los pacientes pierden la conciencia para respirar por sí mismos;el ventilador de anestesia estará junto con los pacientes respirando sincronizado cuando el paciente tenga conciencia de respirar por sí mismo después de la operación.
Si el circuito de respiración anestésico permanece en el estado de control manual, el ventilador de anestesia también podría monitorear y mostrar el volumen de marea, la frecuencia de ventilación y la presión de las vías respiratorias, etc.Aunque no participa en el control de la respiración.
